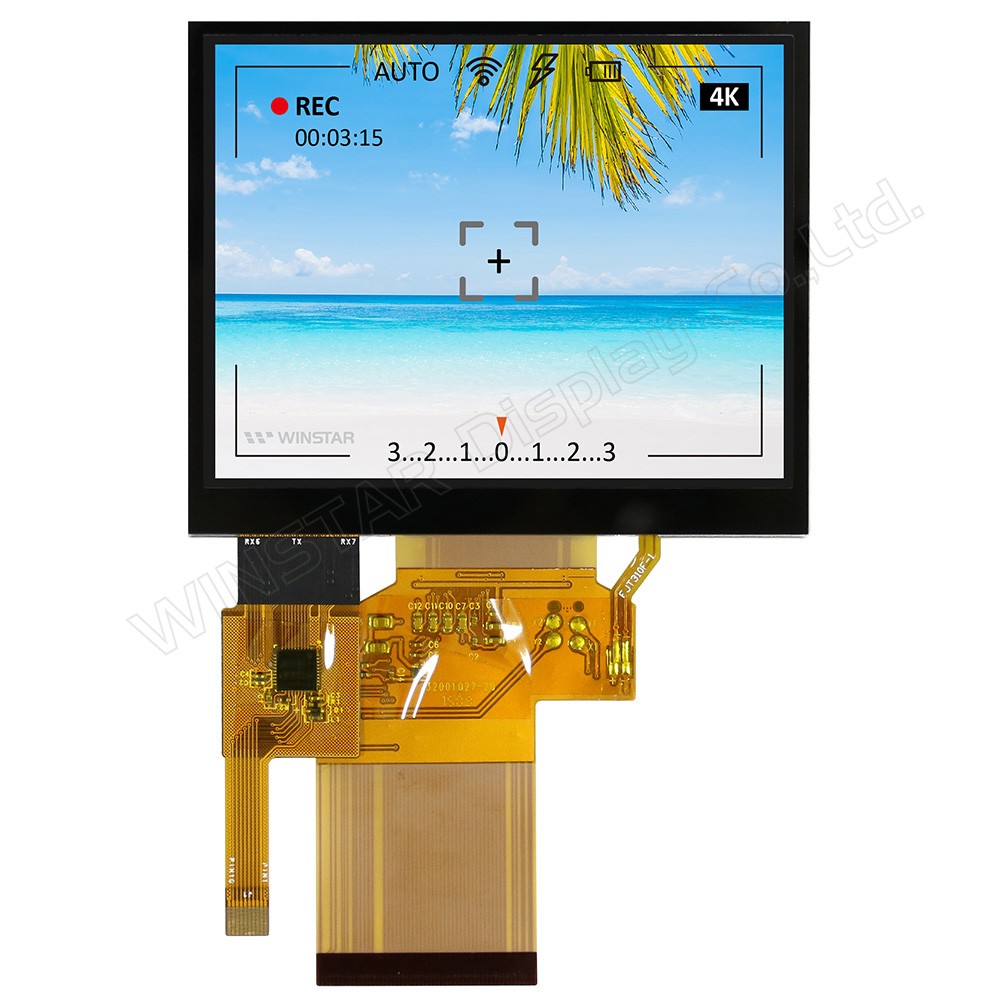

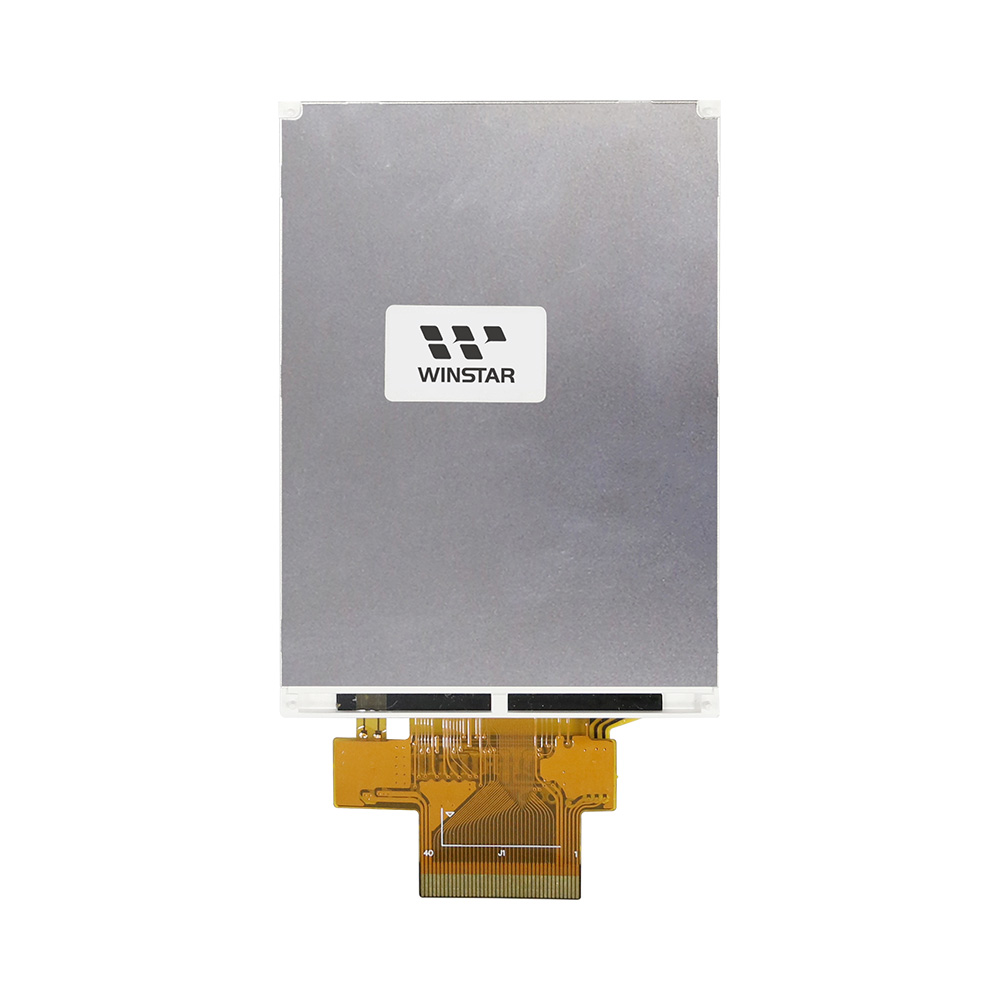

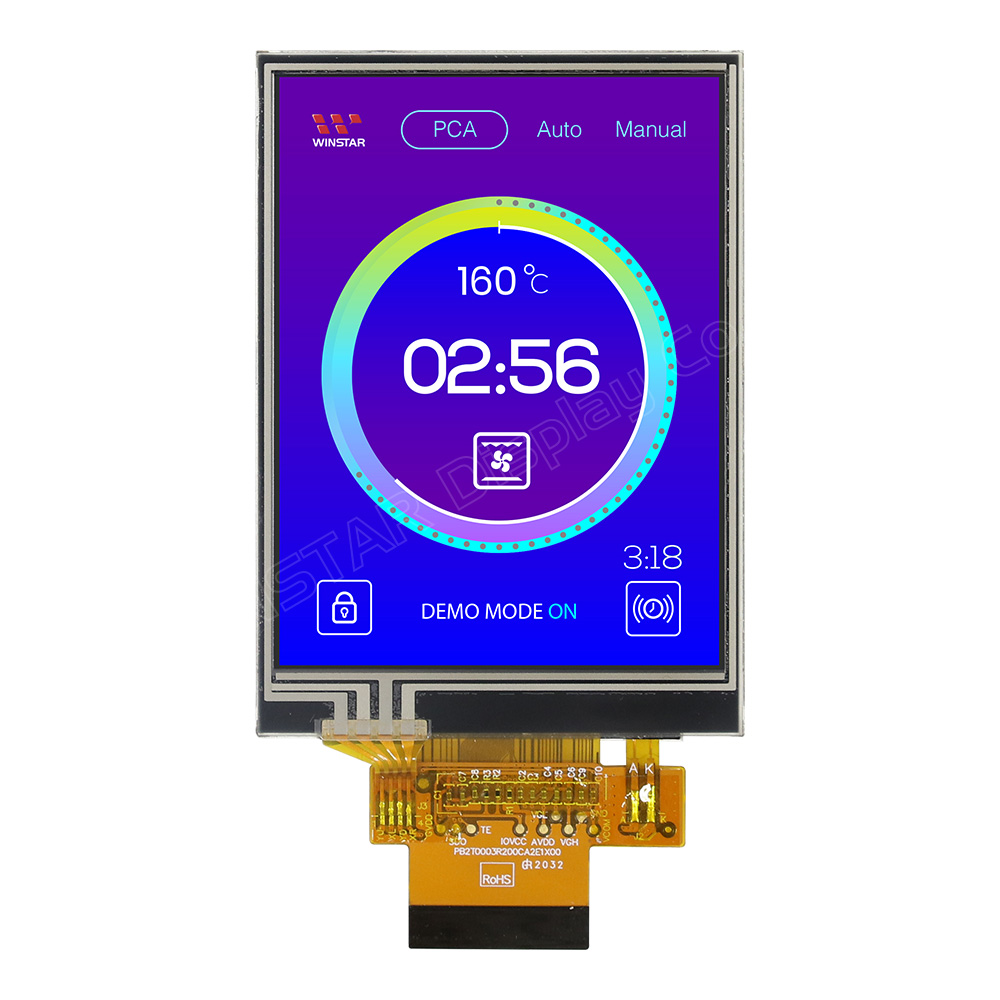

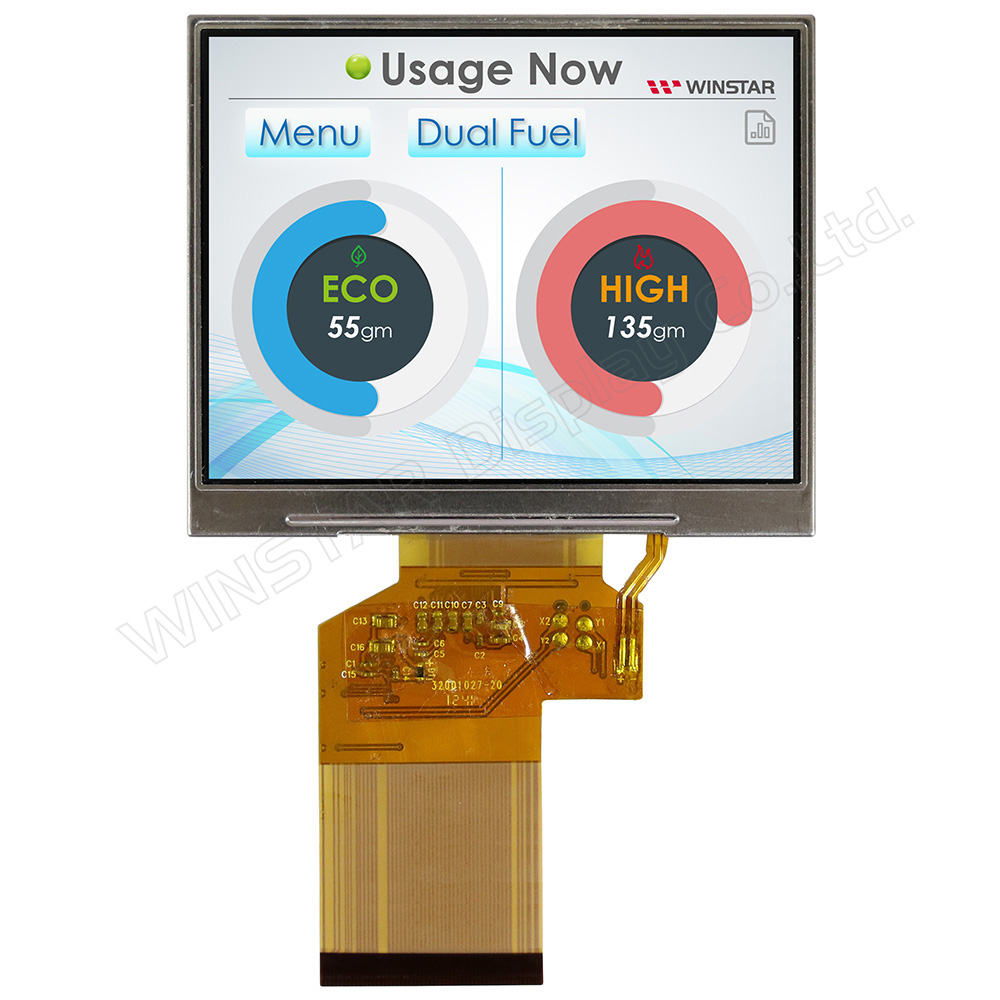

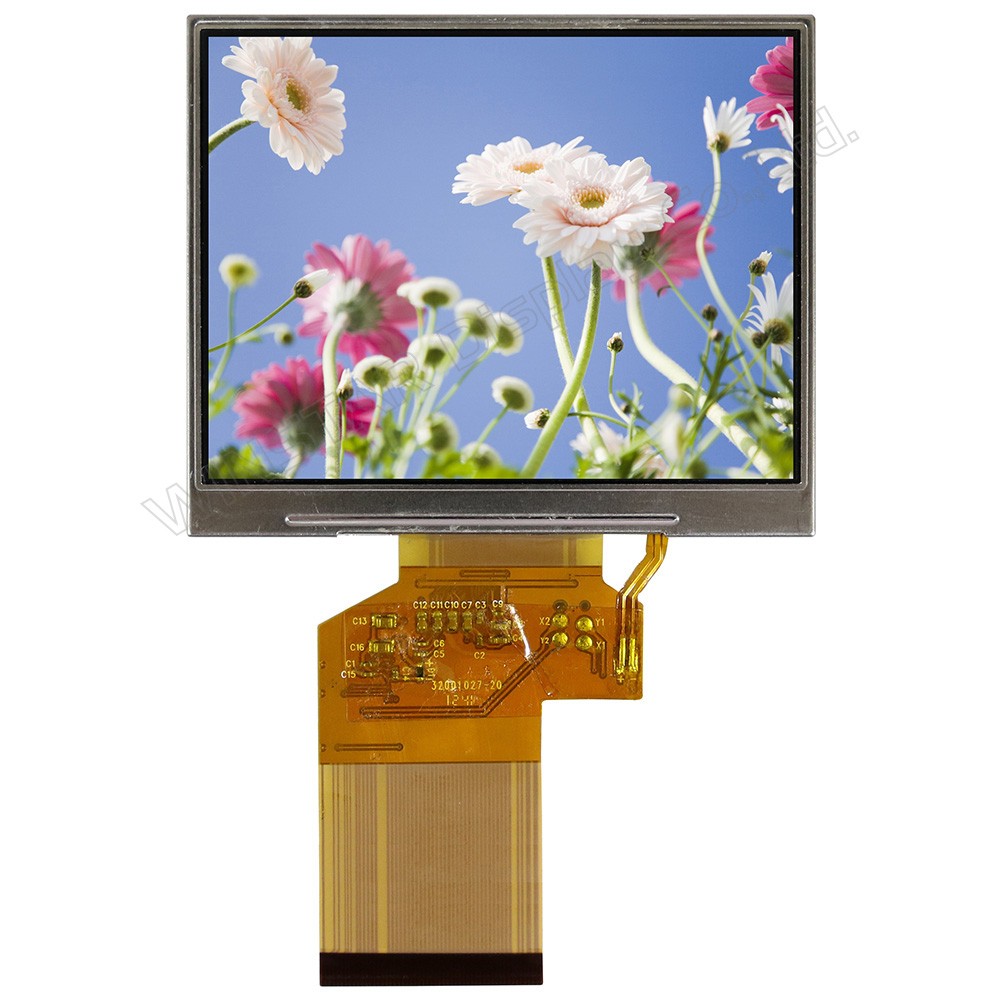

يمكنك أن تطمئن إلى شراء شاشة Tft Lcd عالية السطوع مخصصة منا. تم تجهيز شاشات TFT عالية السطوع بمصابيح خلفية LED قوية ويمكن أن تصل إلى سطوع يصل إلى 4500cd/m².
في البيئات ذات الإضاءة الساطعة، مثل نوافذ المتاجر أو في الهواء الطلق تحت ضوء الشمس المباشر، غالبًا ما يصعب رؤية شاشات TFT ذات السطوع الطبيعي وتبدو باهتة. تستخدم شاشات TFT عالية السطوع لدينا مصابيح خلفية ساطعة ومستقطبات خاصة لعرض المحتوى بوضوح في ظل هذه الظروف.
WF40ESWAA6DNG0 عبارة عن وحدة عرض IPS TFT LCD عالية السطوع مقاس 4 بوصات مربعة مع شاشة لمس سعوية مسقطة (PCAP) ودقة تبلغ 480 × 480 بكسل. تدعم الوحدة واجهة RGB 24 بت وتستخدم لوحة IPS مع زاوية عرض واسعة نموذجية (يسار: 80 / يمين: 80 / أعلى: 80 / أسفل: 80 درجة)، ونسبة تباين تبلغ 800:1، وسطوع عالي 800 شمعة، وسطح مضاد للتوهج بنسبة عرض إلى ارتفاع 1:1.
وحدة العرض TFT LCD المربعة WF40ESWAA6DNG0 تدمج محرك IC ST7701S مع نطاق جهد الإمداد من 2.5V إلى 3.6V، مع قيمة نموذجية تبلغ 2.8V. يمكن لنموذج WF40E أن يعمل بشكل طبيعي في بيئة تتراوح من -30 درجة مئوية إلى +80 درجة مئوية، ونطاق درجة حرارة التخزين أيضًا من -30 درجة مئوية إلى +80 درجة مئوية.
رسم
تحديد
واجهة
تعريف رقم التعريف الشخصي LCM
| دبوس | رمز | وظيفة |
| 1 | VLED- | الطاقة لكاثود الإضاءة الخلفية LED |
| 2 | فل إي دي+ | الطاقة لأنود الإضاءة الخلفية LED |
| 3 | أرض | أرض السلطة |
| 4 | VCC | مزود الطاقة |
| 5 | ص0 | حافلة البيانات |
| 6 | ر1 | |
| 7 | R2 | |
| 8 | ر3 | |
| 9 | ر4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | جي0 | حافلة البيانات |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | ب0 | حافلة البيانات |
| 22 | ب1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | ب4 | |
| 26 | B5 | |
| 27 | ب6 | |
| 28 | ب7 | |
| 29 | SCL | SCL: إدخال الساعة التسلسلية لواجهة SPI. |
| 30 | PCLK | إشارة ساعة نقطية لتشغيل واجهة RGB |
| 31 | CS | - إشارة اختيار الشريحة منخفض: تم تحديد الشريحة ويمكن الوصول إليها عالية: لم يتم تحديد الشريحة ولا يمكن الوصول إليها |
| 32 | HSYNC | إشارة مزامنة الخط لتشغيل واجهة RGB |
| 33 | VSYNC | إشارة مزامنة الإطار لتشغيل واجهة RGB |
| 34 | ل | البيانات تمكن الإشارة لتشغيل واجهة RGB منخفض: تم تمكين الوصول عالية: تم منع الوصول |
| 35 | SDA | SDA: إدخال/إخراج البيانات التسلسلية دبوس ثنائي الاتجاه لواجهة SPI. |
| 36 | إعادة ضبط | - مدخلات إعادة التعيين الخارجية - تهيئة الشريحة بمدخلات منخفضة. تأكد من تنفيذ إعادة ضبط التشغيل بعد إمداد الطاقة. |
| 37-40 | نورث كارولاينا | لا يوجد اتصال |
تعريف رمز PIN لـ PCAP
| دبوس | رمز | وظيفة |
| 1 | VSS | أرضية للدائرة التناظرية |
| 2 | في دي دي تي | مصدر الطاقة: +3.0 فولت |
| 3 | SCL | إدخال الساعة I2C |
| 4 | نورث كارولاينا | لا يوجد اتصال |
| 5 | SDA | إدخال وإخراج بيانات I2C |
| 6 | نورث كارولاينا | لا يوجد اتصال |
| 7 | /RST | إعادة الضبط الخارجي، منخفض نشط |
| 8 | نورث كارولاينا | لا يوجد اتصال |
| 9 | /INT | المقاطعة الخارجية للمضيف |
| 10 | VSS | أرضية للدائرة التناظرية |
المواصفات العامة
| غرض | البعد | وحدة |
| مقاس | 4.0 | بوصة |
| مصفوفة نقطية | 480 × 3 (RGB) × 480 | النقاط |
| البعد الوحدة | 78.8 (ارتفاع) × 82.95 (عرض) × 7.17 | مم |
| منطقة نشطة | 71.856 (أفقي) × 70.176 (رأسي) | مم |
| نقطة الملعب | 0.1497 (أفقي) × 0.1462 (رأسي) | مم |
| نوع شاشات الكريستال السائل | TFT، أسود عادة، ناقل الحركة | |
| عرض الاتجاه | 80/80/80/80 | |
| نسبة الارتفاع | 1:1 | |
| واجهة | 24 بت RGB | |
| سائق آي سي | ST7701S أو ما يعادله | |
| نوع الإضاءة الخلفية | LED، أبيض عادة | |
| بيكاب آي سي | ST1633I أو ما يعادلها | |
| واجهة PCAP | I2C | |
| إصدار PCAP FW: | V01 | |
| لوحة اللمس | لوحة اللمس بالسعة (PCAP) | |
| سطح | مضاد للوهج | |
الحد الأقصى المطلق للتقييمات
| غرض | رمز | دقيقة |
| درجة حرارة التشغيل | قمة | -30 |
| درجة حرارة التخزين | تجارة الرقيق عبر الأطلسي | -30 |
الخصائص الكهربائية
ظروف التشغيل النموذجية
| غرض | رمز | قيم | وحدة | ||
| دقيقة. | اكتب. | الأعلى. | |||
| واجهة العرض الجهد | VCC | 2.5 | 2.8 | 3.6 | V |
| التيار للسائق (أبيض) | IVCC | - | 27 | 40.5 | أماه |
| توريد PCAP | في دي دي تي | 2.8 | - | 3.3 | V |
| ICTP (مللي أمبير) | - | 12.4 | 18.6 | أماه | |
