يعرض SMD 7 قطاعاتأصبحت واحدة من مكونات العرض الأكثر استخدامًا على نطاق واسع في الإلكترونيات الحديثة. من المعدات الصناعية والأجهزة الطبية إلى الأجهزة الاستهلاكية ولوحات عدادات السيارات، توفر وحدات العرض LED المدمجة هذه رؤية ممتازة وكفاءة في استخدام الطاقة وموثوقية طويلة المدى.
تشرح هذه المقالة كيفية عمل شاشات SMD المكونة من 7 قطاعات، ومزاياها الرئيسية، وتطبيقاتها الشائعة، والمقارنة مع تقنيات العرض التقليدية، واعتبارات التثبيت، وكيف يمكن للشركات تحديد الحل المناسب لمشاريعها. سواء كنت مهندسًا، أو مصمم منتجات، أو موزعًا، أو مدير مشتريات، سيساعدك هذا الدليل على اتخاذ قرارات مستنيرة.

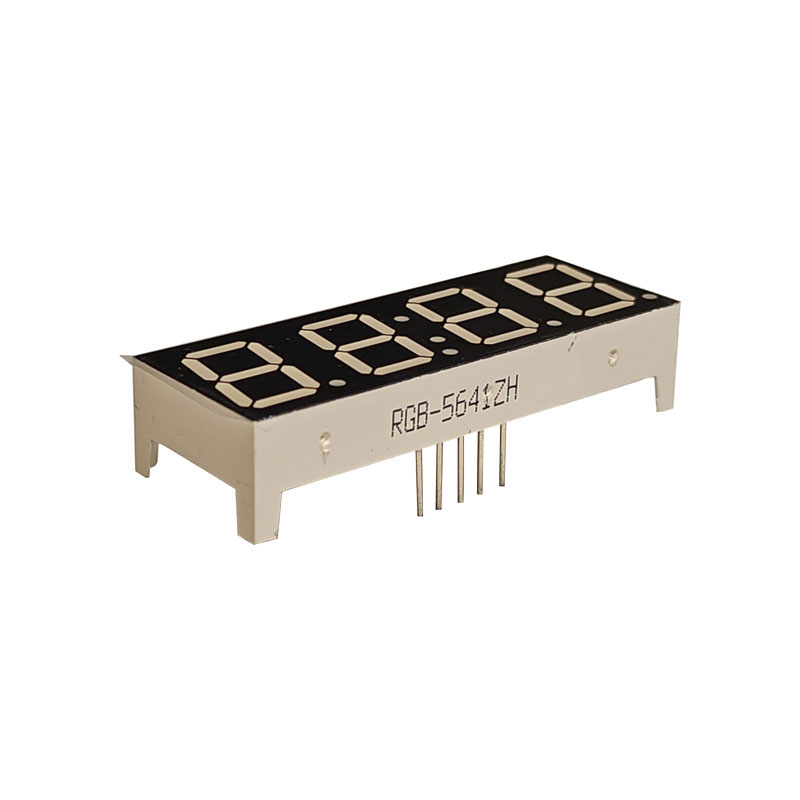

شاشة SMD ذات 7 قطاعات عبارة عن مكون عرض إلكتروني مدمج تم تصميمه باستخدام تقنية Surface Mount Device (SMD). وهو يتألف من سبعة قطاعات LED فردية مرتبة في نمط الرقم ثمانية. ومن خلال إضاءة هذه الأجزاء بشكل انتقائي، يمكن أن تعرض الشاشة الأرقام من 0 إلى 9 وأحرف أبجدية معينة.
على عكس شاشات العرض التقليدية من خلال الفتحات، يتم تثبيت إصدارات SMD مباشرة على سطح لوحة الدوائر المطبوعة (PCB)، مما يتيح تصميمات أكثر إحكاما، وتجميعًا آليًا، وكفاءة إنتاج أعلى.
| ميزة | وصف |
|---|---|
| نوع التركيب | تقنية التركيب السطحي (SMT) |
| تنسيق العرض | رقمية وأبجدية رقمية محدودة |
| مصدر الضوء | تكنولوجيا الصمام |
| الألوان المشتركة | الأحمر، الأخضر، الأزرق، الأبيض، العنبر |
يحتوي كل جزء في الشاشة على مؤشر LED. عندما يتدفق التيار الكهربائي عبر قطعة ما، فإنه يضيء. تشكل مجموعات مختلفة من الأجزاء المضيئة أرقامًا مختلفة.
على سبيل المثال:
تتوفر شاشات SMD بشكل عام في تكوينين كهربائيين:
جميع الكاثودات متصلة ببعضها البعض. تضيء الأجزاء الفردية عند تطبيق الجهد الإيجابي.
جميع الأنودات متصلة ببعضها البعض. تضيء المقاطع عند توصيلها بالأرض.
يختار المصنعون والمهندسون شاشات SMD ذات 7 قطاعات لأنها توفر العديد من الفوائد التشغيلية والتصنيعية.
تجعل هذه المزايا شاشات SMD ذات قيمة خاصة لبيئات التصنيع كبيرة الحجم حيث تعتبر الكفاءة والاتساق أمرًا بالغ الأهمية.
يتم استخدام شاشات SMD ذات 7 قطاعات في العديد من الصناعات بسبب بساطتها ومتانتها وفعاليتها من حيث التكلفة.
| صناعة | طلب |
|---|---|
| الالكترونيات الاستهلاكية | الساعات الرقمية والآلات الحاسبة وأدوات المطبخ |
| المعدات الصناعية | لوحات التحكم، العدادات، الموقتات |
| الأجهزة الطبية | أنظمة المراقبة ومعدات التشخيص |
| السيارات | مؤشرات لوحة القيادة ووحدات العرض |
| الأجهزة المنزلية الذكية | أجهزة التحكم في درجة الحرارة ومنتجات إنترنت الأشياء |
أحد أكبر القرارات التي يواجهها المهندسون هو الاختيار بين شاشات SMD والنماذج التقليدية التي يتم عرضها عبر الفتحات.
| عامل المقارنة | عرض سمد | عرض من خلال الفتحة |
|---|---|---|
| طريقة التجميع | SMT الآلي | اللحام اليدوي أو الموجي |
| مساحة ثنائي الفينيل متعدد الكلور | مدمج | بصمة أكبر |
| سرعة الإنتاج | تجميع عالي السرعة | عملية أبطأ |
| القوة الميكانيكية | معتدل | قوي جدا |
| كفاءة التكلفة | ممتاز للإنتاج الضخم | ارتفاع تكاليف العمالة |
قبل اختيار شاشة SMD ذات 7 أجزاء، يجب على المهندسين تقييم العديد من المعلمات التقنية بعناية.
تعمل زاوية العرض الأوسع على تحسين إمكانية القراءة من مواقع مختلفة.
يؤثر السطوع على الرؤية تحت ضوء النهار أو الإضاءة المحيطة العالية.
الاستهلاك الحالي المنخفض مهم للأجهزة التي تعمل بالبطارية.
تتطلب التطبيقات الصناعية شاشات ذات قدرة تحمل واسعة لدرجة الحرارة.
يؤثر اختيار شاشة SMD الصحيحة المكونة من 7 أجزاء بشكل مباشر على جودة المنتج والأداء وكفاءة التصنيع.
فيما يلي عدة عوامل مهمة يجب مراعاتها:
يساعد العمل مع شركة مصنعة ذات خبرة على تقليل مخاطر الشراء ويضمن إمدادًا مستقرًا على المدى الطويل.
يعمل تخطيط ثنائي الفينيل متعدد الكلور وممارسات التثبيت المناسبة على تحسين أداء العرض وإنتاجية الإنتاج بشكل كبير.
لا تنتج العديد من حالات فشل العرض عن الشاشة نفسها ولكن عن سوء تصميم ثنائي الفينيل متعدد الكلور أو ظروف اللحام غير المناسبة.
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| سطوع غير متساو | التحكم الحالي غير صحيح | استخدم المقاومات أو المحركات المناسبة |
| قطاعات ميتة | وصلات لحام سيئة | فحص جودة اللحام |
| الخفقان | إمدادات الطاقة غير مستقرة | تحسين تنظيم الجهد |
| ارتفاع درجة الحرارة | التيار الزائد | تقليل تيار التشغيل |
مع استمرار الأجهزة الإلكترونية في أن تصبح أصغر حجمًا وأكثر ذكاءً، تتطور تكنولوجيا العرض بسرعة.
يتم الآن تطوير شاشات SMD الحديثة المكونة من 7 أجزاء باستخدام:
تساعد هذه التحسينات الشركات المصنعة على إنشاء أنظمة إلكترونية أكثر موثوقية وكفاءة في استخدام الطاقة للأسواق العالمية.
تعتبر سلاسل التوريد الموثوقة ضرورية في صناعة الإلكترونيات. يوفر اختيار الشركة المصنعة لشاشات العرض الاحترافية مزايا مثل جودة المنتج المستقرة والحلول المخصصة والدعم الفني والقدرة الإنتاجية القابلة للتطوير.
قوانغتشو RGB التكنولوجيا الضوئية المحدودةمتخصصة في حلول شاشات LED عالية الجودة للتطبيقات الصناعية والسيارات والإلكترونيات الاستهلاكية وتطبيقات الأجهزة الذكية. بفضل قدرات الإنتاج المتقدمة وأنظمة إدارة الجودة الصارمة، تدعم الشركة العملاء في جميع أنحاء العالم بتقنيات العرض التي يمكن الاعتماد عليها.
يمكن للموردين المحترفين أيضًا المساعدة في ألوان العرض المخصصة، وأحجام الأرقام، وتوافق ثنائي الفينيل متعدد الكلور، والمتطلبات الخاصة بالتطبيقات، مما يساعد الشركات على تقليل وقت التطوير وتحسين موثوقية المنتج.
نعم. تستهلك شاشات SMD المعتمدة على LED طاقة منخفضة نسبيًا مقارنة بالعديد من تقنيات العرض التقليدية، مما يجعلها مناسبة للأجهزة المحمولة والتي تعمل بالبطارية.
نعم. يمكن للمصنعين تخصيص حجم الأرقام واللون والسطوع وتكوين الدبوس والتعبئة بناءً على متطلبات العملاء.
يمكن لشاشات LED عالية الجودة أن تعمل لعشرات الآلاف من الساعات في ظل الظروف الكهربائية والحرارية المناسبة.
يُفضل عادةً استخدام اللونين الأحمر والأخضر لأنهما يوفران رؤية ممتازة في معظم ظروف الإضاءة.
قطعاً. تم تصميم شاشات SMD الصناعية لتحمل الاهتزازات وتغير درجات الحرارة ودورات التشغيل الطويلة.
تظل شاشات SMD المكونة من 7 قطاعات واحدة من أكثر تقنيات العرض عملية وفعالية من حيث التكلفة في صناعة الإلكترونيات. هيكلها المدمج، ووضوح الرؤية العالي، وانخفاض استهلاك الطاقة، والتوافق مع عمليات التصنيع الآلية يجعلها مثالية لمجموعة واسعة من التطبيقات.
سواء كنت تقوم بتطوير الإلكترونيات الاستهلاكية، أو أنظمة التحكم الصناعية، أو المعدات الطبية، أو منتجات السيارات، فإن اختيار مورد العرض المناسب يمكن أن يؤدي إلى تحسين جودة المنتج وكفاءة الإنتاج بشكل كبير.
قوانغتشو RGB التكنولوجيا الضوئية المحدودةعلى استعداد لدعم مشاريعك بقدرات التصنيع الاحترافية وحلول العرض المخصصة والمساعدة الفنية سريعة الاستجابة.
اتصل بنااليوم لمناقشة متطلباتك واكتشاف حل شاشة LED المثالي لعملك.

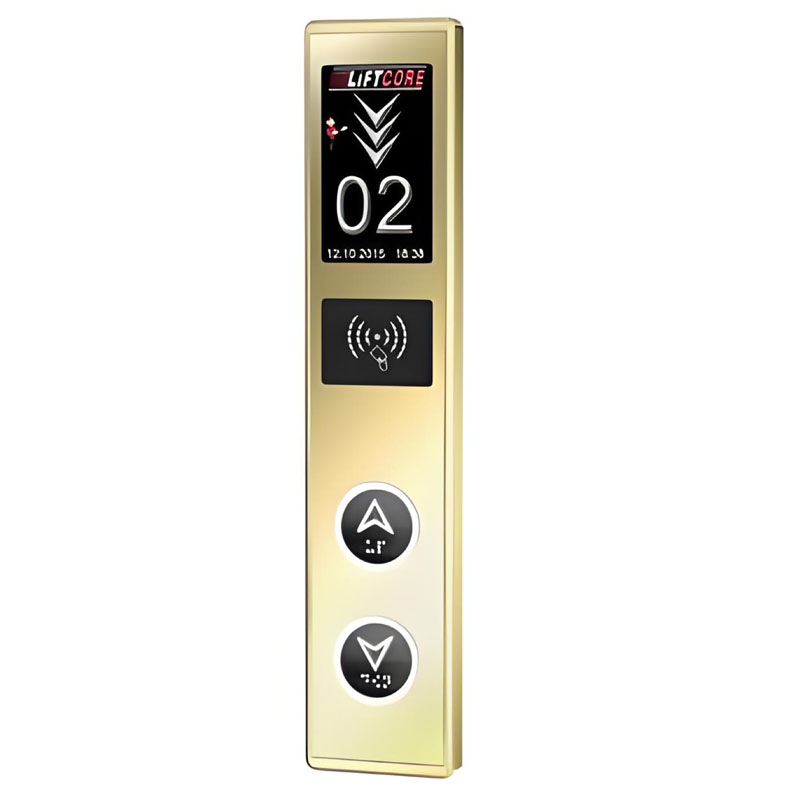

تعمل تقنية شاشة Elevator الرقمية الملونة على إعادة تشكيل الطريقة التي يتفاعل بها الأشخاص مع أنظمة النقل العمودية بسرعة. بالإضافة إلى مؤشرات الأرضية البسيطة، توفر هذه الشاشات المتقدمة صورًا ديناميكية وبيانات في الوقت الفعلي وفرصًا للعلامات التجارية واتصالات محسنة مع الركاب. يستكشف هذا الدليل الشامل كيف تحل هذه الشاشات نقاط الضعف الشائعة في الصناعة مثل تجربة المستخدم الضعيفة، والواجهات القديمة، وتقديم المعلومات غير الفعالة، مع تعزيز السلامة والمشاركة والكفاءة التشغيلية.
